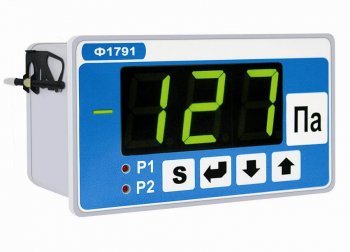

Прибор для измерений давления воздуха. Электронный тягонапоромер Ф1791


Тягонапоромер Ф1791 служит для измерения и контроля избыточного давления и разрежения воздуха и может применяться в системах управления оборудованием котельных и ТЭЦ, для контроля технологических параметров и аварийной защиты, а также в системах вентиляции и кондиционирования,  а также на объектах атомной энергетики, в том числе на АЭС.
Тягонапоромеры обеспечивают:
  • измерение избыточного давления и разрежения воздуха и неагрессивных газов;
  • индикация полученного результата измерений на цифровом отсчётном устройстве;
  • световая и электрическая сигнализация о выходе измеряемой величины за границы области допустимых значений;
  • формирование выходного аналогового сигнала, пропорционального измеряемому давлению.

Тягонапоромер предназначен для замены в системах автоматики котельных и ТЭЦ, а так же других отраслях промышленности:

  • механических приборов для измерения давления (напоромеров), разрежения (тягомеров), давления/разрежения (тягонапоромеров) показывающих и электроконтактных;
  • датчиков-реле давления;
  • датчиков давления с аналоговым выходом в комплекте с вторичным прибором.

Преимущества:

  • прибор обеспечивает измерения в 6 пределах;
  • предел основной приведённой погрешности ±1% ВПИ;
  • большой, хорошо различимый цифровой индикатор;
  • предупредительная световая сигнализация – изменение цвета индикатора;
  • аварийная электрическая сигнализация (реле) с возможностью задания задержки на срабатывание (встроенный таймер);
  • диапазон рабочих температур от –20 до +50ºС;
  • металлический корпус, IP65 (по лицевой панели для Ф1791.1 или всему корпусу для Ф1791.2);
  • питание 220 В или 24 В;
  • гальваническая развязка аналогового выхода от цепей питания прибора;
  • наличие модификации для выступающего монтажа;
  • доступ к изменению настроек и калибровке прибора защищён паролями;
  • возможность установления связи с ПК по протоколу ModBus.

Исполнения:

По способу монтажа тягонапоромер имеет две модификации:
  • Ф1791.1 – для щитового монтажа;
  • Ф1791.2 – для выступающего монтажа.

Характеристики тягонапоромера:

  • тягонапоромер обеспечивает выражение результатов измерения в различных единицах измерения давления: Па, (кПа), или мм вод. ст. (единица измерения выбирается при конфигурировании прибора оператором);
  • усреднение результатов измерения давления за время от 0,5 до 2 с;
  • 3-разрядное цифровое отсчётное устройство для индикации измеряемой величины и параметров настройки прибора;
  • цвет индикации:
    - красный;
    - желтый;
    - зеленый;
  • цвет индикации тягонапоромера может изменяться в зависимости от положения значений измеряемой величины относительно уставок: зеленый в зоне «Норма», желтый в зоне «Предупреждение», красный в зоне «Авария»;
  • до 4-х уставок: 2 предупредительные (с возможностью световой сигнализации) и 2 аварийные (с возможностью световой и электрической сигнализации);
  • параметры уставок конфигурируются пользователем:
    - значение уставки;
    - тип уставки («больше» или «меньше»);
    - величина гистерезиса;
  • до 2-х реле электрической сигнализации;
  • выходная цепь для передачи результатов измерения на верхние уровни системы управления или регистрирующий прибор в виде:
    - унифицированных сигналов постоянного тока в диапазоне от 4 до 20 мА (в дальнейшем – аналоговый выход)
    или
    - цифрового кода по интерфейсу RS485 (протокол обмена – Modbus RTU);
  • конфигурирование параметров тягонапоромера производится пользователем при помощи кнопок управления, расположенных на лицевой панели прибора; при этом конфигурируются:
    - диапазон измерения для выбранной модификации (один из 2-х);-единицы измерения;
    - период, в котором производится усреднение измерений;
    - цвет индикации;
    - наименование единиц измерения («Па», «кПа», «мм. вод. ст.»);
    - диапазон, принимаемый за 100% при формировании выходного аналогового сигнала;
    - значения, тип и гистерезис предупредительных (2-х) и аварийных (2-х) уставок;
    - задержка срабатывания реле (встроенный таймер);
    - скорость обмена по интерфейсу.
