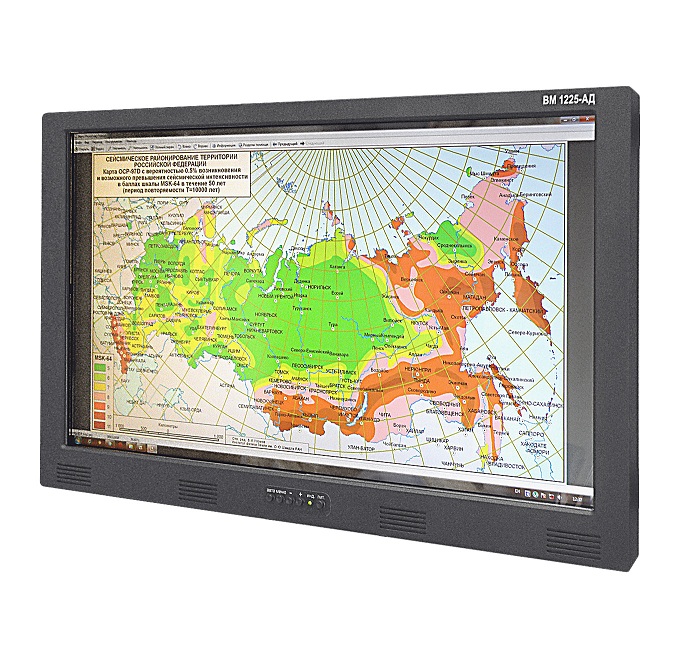

Видеомониторы плоскопанельные ВМП1225-АД для промышленности


Назначение видеомониторов ВМП1225-АД:

— доступен наглядный просмотр информации, полученной через интерфейсы VGA и DVI.

— выход звука идёт через громкоговорители, находящиеся внутри плоскопанельного видеомонитора, звуковой сигнал подается через линейный вход.

— набор пользовательских данных осуществляется через сенсорный экран при помощи интерфейса RS-232 или USB (наличие интерфейсов зависит от исполнения).

Гарантия - 24 мес., срок хранения – 3 года с даты изготовления.

Где применяется:

  • в составе АСУ ТП на рабочих местах ПТК системы верхнего блочного уровня управления АЭС.
  • на предприятиях ядерного цикла.
  • на электрических станциях и подстанциях в электроэнергетике.
  • в других отраслях, где требуется быстрое отображение данных о процессах, происходящих на объекте.


Преимущества ВМП1225-АД:

  • оборудование полностью состоит из сенсорного экрана для моментального вывода информации о протекающих процессах на производстве.
  • удобные встроенные устройства громкой связи передают качественный стереозвук.
  • основа видеомонитора – жидкокристаллическая матрица TFT с LED подсветкой.
  • отсутствие помех для устройств, находящихся поблизости.
  • повышенная сейсмостойкость.
  • усиленная устойчивость к ударам и вибрации.
  • атомное исполнение, класс безопасности 2, 3 или 4.


Технические характеристики:

  • Электромагнитная совместимость (ЭМС) – IV, A по ГОСТ Р 50746.
  • экран с диагональю - от 6 до 42 дюймов.
  • матрица TFT LCD.
  • монитор с LED-подсветкой.
  • яркость знака: 275 кд/м2.
  • сенсорный экран с интерфейсом USB или RS232.
  • алюминиевый корпус со степенью защиты IP30.
  • защитное стекло с многослойным напылением.
  • угол обзора по горизонтали - 145⁰.
  • угол обзора по вертикали - 170⁰.
  • кадровая частота входного сигнала 45-80 Гц.
  • строчная частота входного сигнала 15-250 КГц.
  • контрастность изображения: 650:1.
  • 2 вида исполнения: атомное и общепромышленное.
  • приёмка: ОТК и ПЗ1.
  • 3 вида крепления на выбор: установка на стол, в мозаичный или в щит с плоской панелью.


Исполнение видеомонитора влияет на номинальное напряжение, которое может быть на выбор в 3-х значениях:

  • номинальное напряжение ~220 В 50 Гц (от 88 до 264 В);
  • номинальное напряжение = 220 В (от 127 до 373 В);
  • номинальное напряжение = 24 В (от 19 до 36 В).


ВМП1125-АД различаются по диагонали экрана:

Диагональ, дюймов
Разрешение, пикселей
Соотношение сторон
Габариты, мм, не более
Масса, кг, не более
Мощность, ВТ
6 640 х 480 4:3 190 х 165 х 70 3 15
10 800 х 600 4:3 290 х 220 х 70 7 20
15 1024 х 768 4:3 400 х 310 х 70 10 35
19 1280 х 1024 4:3 470 х 400 х 75 15 45
24 1920 х 1080 16:9 590 х 400 х 75 20 50
27 1920 х 1080 16:9 667 х 445 х 76 25 70
42 1920 х 1080 16:9 1035 х 670 х 100 35 100


Условия эксплуатации:

  • группа УХЛ4 по ГОСТ15150-69;
  • диапазон рабочих температур: от +1⁰С до +50⁰С;
  • относительная влажность: до 80%;
  • наработка на отказ - 35 000 часов (для атомного исполнения 50 000 часов).
  • категория сейсмостойкости - I по НП 031-01.
  • группа М41 по ГОСТ 30631-99.
  • устойчивость к внешним воздействиям:
    • воздействие синусоидальной вибрации в диапазоне частот от 2 до 200 Гц при максимальной амплитуде ускорения 20 м/с2 (2 g);
    • воздействие ударов многократного действия со значением пикового ударного ускорения до 30 м/с2 (3 g) длительностью действия ударного ускорения от 2 до 20 мс;
  • при эксплуатации видеомонитор необходимо заземлить.
  • в комплект поставки входят крепление и набор винтов, подставка для установки на стол – заказная опция.
  • с видеомонитором в комплекте идет набор экранированных соединительных кабелей длиной 4.5 м с установленными разъемами.
  • Средний срок службы – не менее 10 лет.
  • Габаритные размеры зависят от варианта исполнения монитора
