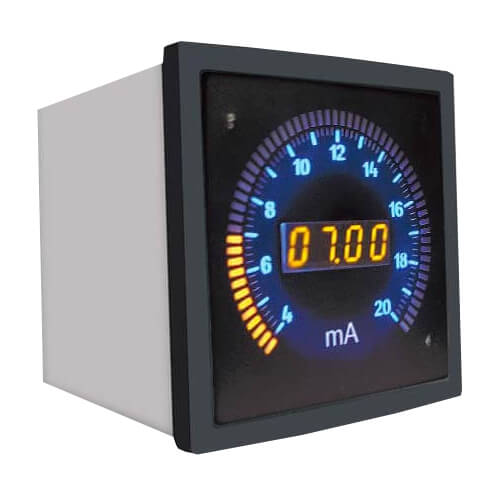

Амперметры и вольтметры постоянного тока Ф1762.8-АД

Амперметры и вольтметры Ф1762.8-АД предназначены для измерения и контроля сигналов постоянного тока и напряжения, а также неэлектрических величин при работе в комплекте с первичными преобразователями, если они преобразуют неэлектрические величины в ток и напряжение.
Приборы являются перестраиваемыми и служат для измерения и сигнализации об отклонении значения измеряемой величины от заданной зоны. Приборы предназначены для отображения аналоговых параметров в системах управления АЭС и других объектов энергетики и рассчитаны на непрерывную круглосуточную работу. Вход прибора дифференциальный, гальванически развязан от цифровых цепей и цепей питания.

Технические характеристики Ф1762.8-АД:

• повышенная устойчивость к воздействию внешних электромагнитных помех: ЭМС – IV, A;
• приборы предназначены для измерения и контроля:
  - постоянного тока;
  - напряжения постоянного тока;
• функция извлечения квадратного корня;
• сменные шкалы: в приборах предусмотрена возможность замены шкалы и наименования физической величины без вскрытия пломб;
• градуировка в любых единицах электрических и неэлектрических величин;
• цифровой (4 цифры) и дискретно-аналоговый отсчеты показаний;
• цвет цифровой индикации: красный, желтый, зеленый (по заказу);
• тип дискретно-аналоговой шкалы – круглая, форма указателя – «столбик»;
• до 4-х уставок (устанавливаются потребителем при конфигурировании прибора);
• сигнализация о выходе значений измеряемого сигнала за значения уставок:
  - до 5 цветовых зон сигнализации;
  - до 16 цветовых комбинаций для выделения зон сигнализации;
  - цвета выбираются из набора: красный, желтый, зеленый;
  - установка и изменение зон сигнализации производится потребителем при программировании прибора;
• сигнализация о перегрузке и об обрыве входной цепи;
• 4 реле электрической сигнализации;
• встроенный системный интерфейс RS-485;
• программирование параметров (производится пользователем с помощью персонального компьютера посредством интерфейса RS-485):
  - задание диапазонов измерения;
  - задание начала и конца шкалы;
  - задание уставок (зон сигнализации);
  - задание яркости свечения индикаторов;
  - проведение калибровки приборов;
• установка на щитах и пультах с любым углом наклона к горизонту;
• градуировка в любых единицах неэлектрических величин;
• сейсмоустойчивость – до 8 баллов;
• металлический корпус;
• степень защиты корпуса – IP20;
• гальваническая развязка входных цепей и цепей питания;
• питание: наприжение 24 В постоянного тока;
• приборы в атомном исполнении с приемкой УО "Концерн "Энергоатом" могут применяться в системах, соответствующих классу безопасности 2 по ОПБ88/97.
