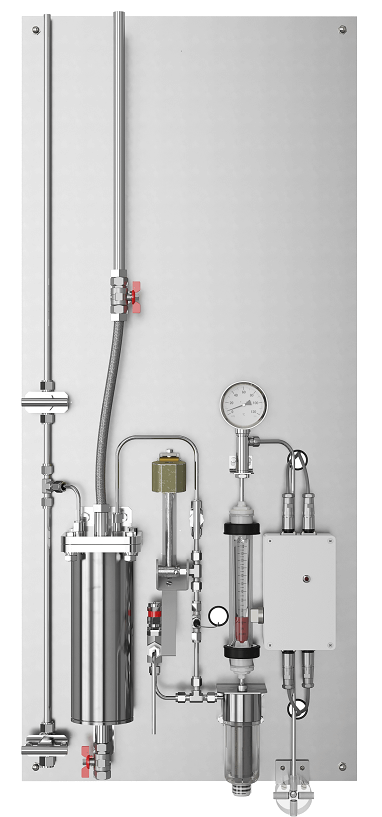

Устройства подготовки пробы - УПП-20М.1/20М.2/20М.3 базовые версии

УПП-20М.1/2/3 предназначены для снижения давления и температуры пробы до величин,оптимальных для работы стационарных и переносных анализаторов, а также для ручного отбора пробы.
Применяются в системах мониторинга водно-химического режима на предприятиях теплоэнергетики, пищевых, химических, фармацевтических и иных производствах.
Комплектуются теплообменником, обеспечивающим эффективное охлаждение как водной, так и паровой пробы.

Функциональные возможности

• продувка (проливка) входного тракта;
• редуцирование давления пробы;
• охлаждение пробы;
• ручная регулировка расхода пробы;
• ручная регулировка расхода охлаждающей воды;
• ручной отбор пробы;
• фильтрация пробы (50 мкм).

Легкое обслуживание

• индикация температуры и расхода пробы;
• индикация давления пробы (опция);
• сигнализация об отсутствии протока пробы;
• очистка теплообменника без демонтажа с УПП;
• простая замена комплектующих;
• нет расходных материалов.

Особенности конструкции

Надежность и долговечность

• высоконадежная автоматическая отсечка пробы при превышении t + 45ºC и отсутствии питания;
• быстроразборный теплообменник;
• отсечной клапан с ручным возвратом в открытое состояние;
• надежные быстросъемные фитинги;
• многоразовый разборный фильтр.

Предельные параметры пробы:	20M.1	20M.2	20M.3
температура на входе,°C	310	560	560
давление на входе, МПа	20	20	32
расход, л/ч	100	100	100
Фаза пробы	вода/пар	вода/пар	вода/пар
Размер взвешенных частиц на выходе УПП	не более 50 мкм
Питание	36В/24В/220В (по заказу)
Потребляемая мощность, не более	100 Вт
Габариты, не более, ширина/глубина/высота, мм*	480/200/600	480/200/600	480/200/600
Масса, не более, кг	20	22	32

*при комплектации с панелью индикации и управления высота 970 мм
