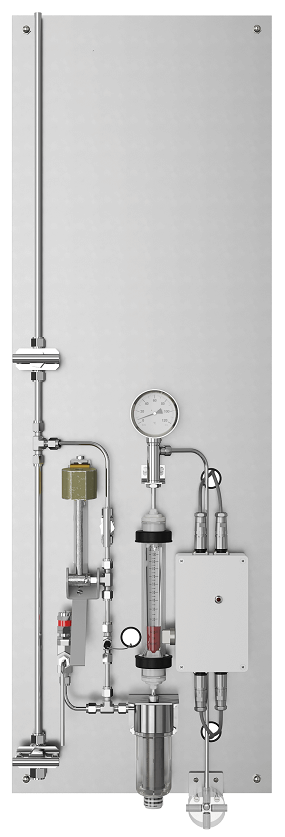

Устройство подготовки пробы - УПП-10M.1 базовая версия
УПП-10М.1 предназначено для снижения давления пробы до величин, безопасных для первичных преобразователей приборов химконтроля с дополнительными системами контроля.
В составе данной модели имеются датчик наличия протока и система отсечки по превышению температуры пробы.
Применяются в системах мониторинга водно-химического режима на предприятиях теплоэнергетики, пищевых, химических, фармацевтических и иных производствах.
Функциональные возможности
- продувка (проливка) входного тракта;
- редуцирование давления пробы;
- ручная регулировка расхода пробы;
- ручной отбор пробы;
- фильтрация пробы (50 мкм).
Легкое обслуживание
- индикация температуры и расхода пробы;
- индикация давления пробы (опция);
- сигнализация об отсутствии протока пробы;
- простая замена комплектующих;
- нет расходных материалов.
Особенности конструкции
Надежность и долговечность- высоконадежная автоматическая отсечка пробы при превышении t + 45ºC и отсутствии питания;
- датчик наличия протока;
- отсечной клапан с ручным возвратом в открытое состояние;
- надежные быстросъемные фитинги;
- многоразовый разборный фильтр.
| Предельные параметры пробы: | 10M.1 |
| температура на входе,°C | 50 |
| давление на входе, МПа | 20 |
| расход, л/ч | 100 |
| Фаза пробы | вода |
| Размер взвешенных частиц на выходе УПП | не более 50 мкм |
| Питание | 36В/24В/220В (по заказу) |
| Потребляемая мощность (не более) | 100 Вт |
| Габариты (не более) ширина/глубина/высота,мм* | 400/200/600 |
| Масса, не более, кг | 12 |
*при комплектации с панелью индикации и управления высота 970 мм
