ТРМ1 измеритель-регулятор одноканальный


ТРМ1 в корпусе НТерморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Основные функции измерителя-регулятора ОВЕН ТРМ1

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Регулирование входной величины:
    - двухпозиционное регулирование.
    - аналоговое П-регулирование.
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
  • Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
  • Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений

Диапазон рабочих температур

  • -20...+50 °С (стандартная позиция)
  • -40...+50 °С (под заказ)

Типы корпусов

  • Н - настенный, 130х105х65, IP44
  • Щ1 - щитовой, 96х96х65, IP54 (со стороны передней панели)
  • Щ2 - щитовой, 96х48х100, IP54 (со стороны передней панели)
  • Д - для крепления на DIN-рейку 90х72х58, IP20
  • Щ11 - щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)

Особенности ТРМ1 в корпусе Щ11

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Главные преимущества нового терморегулятора ТРМ1

Улучшенная помехоустойчивость
новый ТРМ1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность
наработка на отказ составляет 100 000 часов
Повышенная точность измерений
погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервал
межповерочный интервал – 3 года
Увеличенный срок гарантии
гарантийный срок обслуживания нового ТРМ 1 составляет 5 лет
Улучшенные показатели климатического исполнения
допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход
прибор поддерживает все наиболее распространенные типы датчиков
Все возможные типы выходных устройств
Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
С3 – три симисторные оптопары
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания
90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ1
для питания активных датчиков,

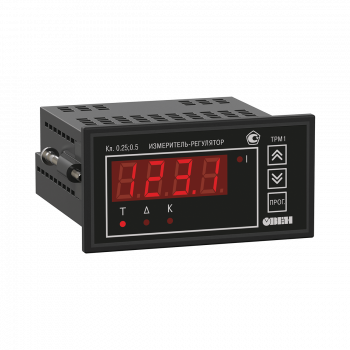

ТРМ1 в корпусе Щ2ТРМ1 в корпусе на DIN-рейкуТРМ1 в корпусе Щ1ТРМ1 в корпусе Щ11 со съемным клеммником
