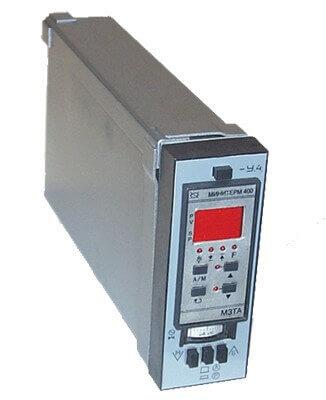

Регуляторы МИНИТЕРМ У4

Регуляторы МИНИТЕРМ-У.4 предназначены для автоматизации паровых и водогрейных котлов малой мощности (например, серии ДЕ), печей и сушильных камер, водо- и воздухоподогревателей, приточных вентиляционных установок, систем теплоснабжения, а также многих других процессов и установок.

Функциональные возможности:

• Выполнение всех функций встроенного в прибор регулятора серии МИНИТЕРМ 400.
• Усиление по мощности для управления непосредственно однофазным электродвигателем исполнительного механизма либо мощным пусковым устройством.
• Гальваническая изоляция выходных цепей.
• Ручное управление и индикация положения исполнительного механизма, независимые от регулятора МИНИТЕРМ 400.
• Сигнализация отказа и предельных отклонений при помощи встроенных реле.

В приборе объединены:

• регулятор МИНИТЕРМ 400.
• тиристорный усилитель мощности для управления однофазными двигателями исполнительных механизмов мощностью до 100 ВА.
• аппаратная станция ручного управления исполнительным механизмом, включающая стрелочный индикатор положения с органами настройки шкалы.
• 3 реле РЭС-22.

Исполнения:

МИНИТЕРМ 0-У.4	Встроенный регулятор: МИНИТЕРМ 400.00 Аналоговые входы: 6 для работы с датчиками 0-5, 0(4)-20мА, 0-50мВ, 0-10В постоянного тока
МИНИТЕРМ 2-У.4	Встроенный регулятор: МИНИТЕРМ 400.21 Аналоговые входы: 3, 2 или 1 для работы с термометрами сопротивления 50П, 50М, 100П, 100М; 0, 2 или 4 для работы с датчиками постоянного тока
МИНИТЕРМ 3-У.4	Встроенный регулятор: МИНИТЕРМ 400.31 Аналоговые входы: 1 для работы с термопарой: ХА(К), ХК(L), ПП(S); 3 для работы с датчиками постоянного тока
