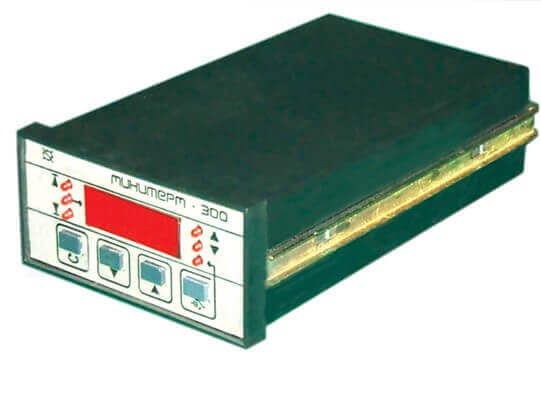

Регуляторы МИНИТЕРМ 300


Регуляторы микропроцессорные МИНИТЕРМ 300 предназначены для измерения и регулирования различных технологических параметров, например, температуры, давления, разрежения, уровня жидкости, расхода и т.п.
Применяются для автоматизации печей и сушильных камер; котлоагрегатов и систем теплоснабжения; водо- и воздухоподогревателей; климатических камер и кондиционеров; термостатов и стерилизаторов, установок для переработки пластмасс и пищевых продуктов, а также многих других процессов и установок. При этом во многих случаях используется программное регулирование (программный задатчик).
Основная отличительная особенность приборов это простота эксплуатации: оператор имеет доступ к наблюдению за регулируемой величиной (например, температура в °C), изменению задания, ручному управлению и программному регулированию.

Технические характеристики МИНИТЕРМ 300:

Питание:
  • Напряжение – (24±6)В постоянного тока при амплитуде переменной составляющей от 0.4 до 1.5В (обеспечивается источ! ником, встроенным в тиристорный усилитель мощности У300, У330 М, У340, У330.Р2 М, У13Н, У14.3, У14.1.Р3, У24, или групповым источником питания серии П300, в том числе со встроенными реле).
  • Потребляемая мощность - не более 3.6ВА.
Конструктивное исполнение:
  • Габаритные размеры – 96х48х160мм;
  • Масса – не более 0.6кг;
  • Монтаж – щитовой;
Точность установки задания:
  • Для исполнения МИНИТЕРМ 300.01 – 0.1% или 0.001, 0.01, 0.1, 1.0 натуральных физических единиц (по выбору, например, кПА, мм и т.п.).
  • Для исполнений МИНИТЕРМ 300.21, МИНИТЕРМ 300.31 – 0.1°С;
Аналоговые входы:
  • Количество и вид – в зависимости от исполнения (см. таблицу);
  • Основная погрешность измерения:
    - для сигналов 0-5мВ постоянного тока – не более 0.25%;
    - для сигналов термометров сопротивления 50П, 50М, 100П, 100М – не более 0.4%;
    - для сигналов термопар: ХА(К) – не более 0.3%, ХК(L) – не более 0.5%, ПП(S) – не более 1.0%.
Дискретные входы:
  • Количество – 2;
  • Вид – для подключения внешних “сухих” ключей (транзисторных или контактных);
  • Коммутирующая способность – до 15В, 10мА;
  • Падение напряжения на замкнутом ключе – не более 0.5В;
  • Ток разомкнутого ключа – не более 0.05мА;
  • Назначение – логическое управление программным задатчиком (пуск, стоп, сброс).
Импульсный выход:
  • Вид – “сухой” транзисторный ключ (45В, 0.15А) либо сигнал 0, 24В постоянного тока;
  • Назначение – для управления пусковым устройством исполнительного механизма (для регулятора с импульсным выходом) или усилителем мощности У300, У330 М, У330.Р2 М, У340 или У24), по трехпроводной схеме подключения.
Дискретные выходы:
  • Назначение и количество:
    - для сигнализации верхнего и нижнего предельных отклонений регулируемого параметра от задания – 2;
    - для сигнализации отказа – 1.
  • Тип и параметры выходов – “сухой” транзисторный ключ (45В, 0.15А) либо сигнал 0, 24В постоянного тока.
Аналоговый выход:
  • Вид (по выбору) – 0-10В либо 0-5мА постоянного тока (0-20мА либо 4-20мА - по спецзаказу);
  • Назначение:
    - для регуляторов с импульсным выходом – для подключения внешнего регистратора (самописца) регулируемого параметра (например, температуры);
    - для регулятора с аналоговым выходом - в качестве выходного сигнала регулятора.
Интерфейс:
  • RS232C.

Базовые исполнения регуляторов:

Исполнения
Аналоговые входы
МИНИТЕРМ 300.01
5 входов для датчиков постоянного тока 0-50мВ, 0-5мА, 0-10В или 0(4)-20мА
МИНИТЕРМ 300.21
1 или 2 входа для термометров сопротивления (градуировки 50М, 50П, 100М, или 100П в любом сочетании);
1 вход для датчика постоянного тока 0-50мВ, 0-10В, 0-5мА, 0(4)-20мА.
МИНИТЕРМ 300.31
1 для термопары (по выбору) ХА(К), ХК(L) или ПП(S) (другие видытермопар в специализированных модификациях) с обеспечением линеаризации, а также компенсацией холодных спаев;
2 входа для датчиков постоянного тока 0-50мВ, 0-10В, 0-5мА, 0(4)-20мА.
