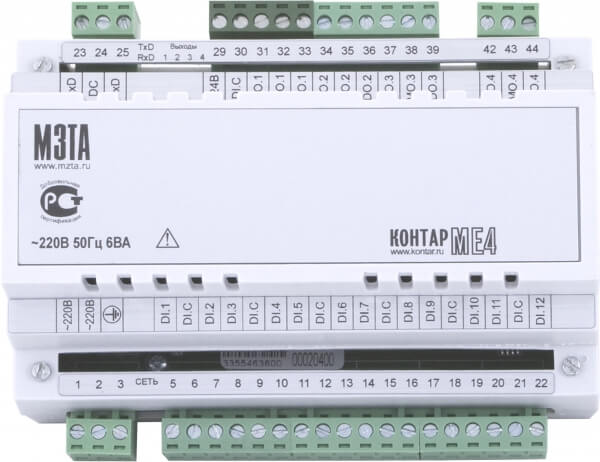

ME4 - Модули расширения

Модули MЕ4 основное назначение модулей — расширители дискретных входов и выходов контроллеров МС8 и МС12.
Обмен информацией между модулем МЕ4 и контроллером МС8(12) осуществляется по интерфейсу RS232. Обработка информации производится в течение одного цикла процессора контроллера.
Соединенные устройства (MC8(12) и ME4) представляют собой “расширенный” контроллер, имеющий: 16 дискретных входов, 8 аналоговых входов, 8 или 12 дискретных выходов (в зависимости от исполнения МЕ4) и 2 или 4 аналоговых выхода (для МС8 и МС12, соответственно). “Расширенный” контроллер может быть включен в сеть КОНТАР по интерфейсу RS485 как один прибор.

Модули ME4 выполняют:

• управление пусковыми устройствами насосов, вентиляторов и другого оборудования;
• прием по каналу цифровой интерфейсной связи RS232 от контроллеров МС8 (МС12) сигналов, управляющих выходными силовыми ключами;
• использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для передачи по каналу RS232 в контроллер МС8 (МС12);
• переключение режимов управления и ручное управление пусковыми устройствами с помощью механических переключателей (тумблеров);
• формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.

Исполнения:

МЕ4.1101

• Входы: 12 дискретных
• Интерфейс: RS232
• Питание: ~220В

МЕ4.1121

• Входы: 12 дискретных
• Выходы: 4 дискретных (реле, до ~250В, до 3А)
• Интерфейс: RS232
• Питание: ~220В

МЕ4.1221

• Входы: 12 дискретных
• Выходы: 4 дискретных (реле, до ~250В, до 3А)
• Интерфейс: RS232
• Питание: ~220В
• панель управления

МЕ4.2101

• Входы: 12 дискретных
• Интерфейс: RS232
• Питание: ~24В

МЕ4.2121

• Входы: 12 дискретных
• Выходы: 4 дискретных (реле, до ~250В, до 3А)
• Интерфейс: RS232
• Питание: ~24В

МЕ4.2221

• Входы: 12 дискретных
• Выходы: 4 дискретных (реле, до ~250В, до 3А)
• Интерфейс: RS232
• Питание: ~24В
• панель управления
