MR8 - Модули релейные

Модули MR8 содержат реле и(или) силовые ключи (симисторы). Предназначены для применения в автоматизированных системах управления технологическими процессами, а также в системах сбора и передачи информации по интерфейсной сети RS485. Реализуют различные алгоритмы управления с дискретными выходными сигналами.

Функциональные возможности

• Управление электроприводами электрических исполнительных механизмов переменного тока напряжением ~24, ~ 220 В мощностью от 2.5 до 130 Вт (в зависимости от исполнения), пусковыми устройствами насосов, вентиляторов и другого оборудования.
• Прием дискретных сигналов от контроллеров МС8 (МС12) или других устройств для непосредственного (прямого) управления выходными силовыми ключами.
• Прием по каналу цифровой интерфейсной связи RS485 от контроллеров МС8 (МС12) или других устройств сигналов, управляющих выходными силовыми ключами.
• Выполнение алгоритмов функционирования, необходимых для управления конкретным технологическим процессом.
• Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления.
• Переключение режимов управления и ручное управление электрическими исполнительными механизмами и пусковыми устройствами с помощью механических переключателей (тумблеров).
• Формирование нестабилизированного напряжения 24 В постоянного тока для питания внешних цепей.

Модули MR8 предназначены для управления исполнительными механизмами, рассчитанными на напряжение ~24-220В. Выходы: реле и симисторы. Специально адаптированы к работе с конденсаторными электродвигателями, отличающимися высокими перенапряжениями на коммутирующих элементах.

Модули MR8 могут использоваться как устройства программно- логического управления с дискретными входами и выходами, как усилители выходных сигналов контроллера МС8.1 или MC8.3x1 или, как устройства расширения дискретных входов и выходов.
Симисторные выходы MR8 могут быть использованы для управления однофазными исполнительными механизмами клапанов типа КЗР, AMV (Danfoss), МЭО и другими трёхпозиционными исполнительными механизмами, рассчитанными на напряжение питания ~220В, мощностью от 7 до 130 ВА и ~24-220В, мощностью 2.5-20ВА.

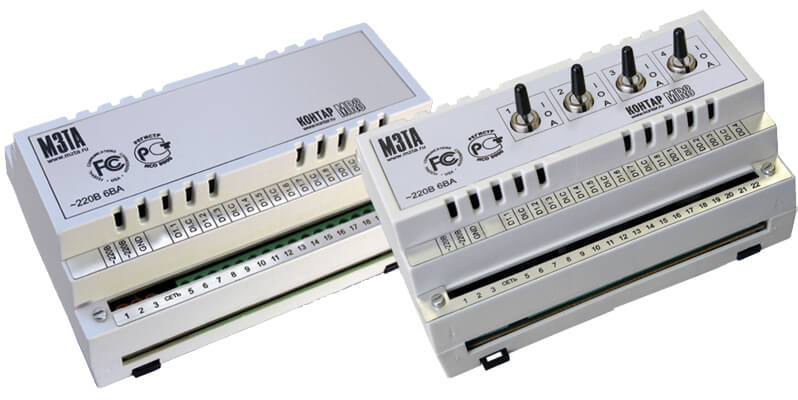

Выпускаются также исполнения модулей MR8 с ручным управлением силовыми выходами.
Исполнение модуля МR8, не содержащее ручного управления и выходных ключей, удобно использовать для увеличения числа дискретных входов системы автоматизации.

ИСполнения:

MR8.1101

• Входы: 8 дискретных
• Выходы: отсутствуют
• Интерфейс: RS485
• Питание: ~220В

MR8.1121

• Входы: 8 дискретных
• Выходы: 4 реле (до ~250В, 3А)
• Интерфейс: RS485
• Питание: ~220В

MR8.1131

• Входы: 8 дискретных
• Выходы: 2 симистора (~220В, 7..130ВА) + 2 реле (до ~250В, до 3А)
• Интерфейс: RS485
• Питание: ~220

ВMR8.1141

• Входы: 8 дискретных
• Выходы: 2 симистора (~24..220В, 2.5..20ВА) + 2 реле (до ~250В, до 3А)
• Интерфейс: RS485
• Питание: ~220В

MR8.1151

• Входы: 8 дискретных
• Выходы: 4 симистора (~220В, 7..130ВА)
• Интерфейс: RS485
• Питание: ~220В

MR8.1161

• Входы: 8 дискретных
• Выходы: 4 симистора (~24..220В, 2.5..20ВА)
• Интерфейс: RS485
• Питание: ~220В

MR8.1221

• Входы: 8 дискретных
• Выходы: 4 реле (до ~250В, 3А)
• Интерфейс: RS485
• Питание: ~220В
• Ручное управление выходами (тумблеры)

MR8.1231

• Входы: 8 дискретных
• Выходы: 2 симистора (~220В, 7..130ВА) + 2 реле (до ~250В, до 3А)
• Интерфейс: RS485
• Питание: ~220В
• Ручное управление выходами (тумблеры)

MR8.1241

• Входы: 8 дискретных
• Выходы: 2 симистора (~24..220В, 2.5..20ВА) + 2 реле (до ~250В, до 3А)
• Интерфейс: RS485
• Питание: ~220В
• Ручное управление выходами (тумблеры)

MR8.1251

• Входы: 8 дискретных
• Выходы: 4 симистора (~220В, 7..130ВА)
• Интерфейс: RS485
• Питание: ~220В
• Ручное управление выходами (тумблеры)

MR8.1261

• Входы: 8 дискретных
• Выходы: 4 симистора (~24..220В, 2.5..20ВА)
• Интерфейс: RS485
• Питание: ~220В
• Ручное управление выходами (тумблеры)
