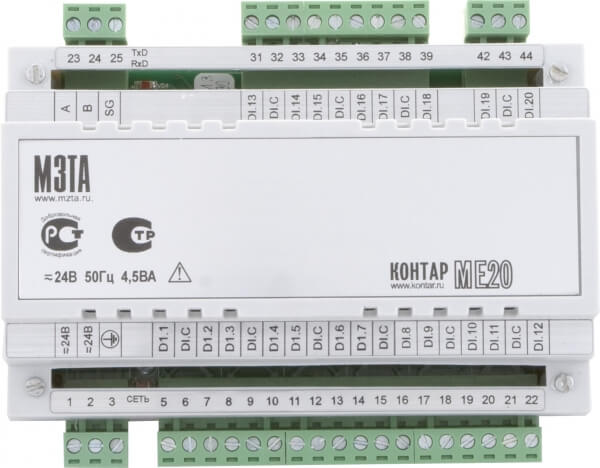

ME20 - Модули расширения дискретных входов

Модули расширения дискретных входов MЕ20 предназначены для применения в автоматизированных системах управления технологическими процессами в качестве устройства для увеличения количества дискретных входов сети "КОНТАР". Сеть "КОНТАР" должна состоять из одного Master-контроллера и не более 31 Slave- устройства. Модуль ME20 может использоваться только как Slave-устройство.

Модули ME20 выполняют:
  • Прием входных дискретных сигналов от датчиков.
  • Обработку принятых дискретных сигналов посредством выполнения функционального алгоритма.
  • Передачу информации по интерфейсу RS485 в сеть устройств Контар или в сеть устройств Modbus, в зависимости от исполнения.

Пример применения: сбор информации с водосчетчиков в многоквартирных домах.

В память модуля записана операционная система, которая обеспечивает самодиагностику, обработку данных с дискретных входов и связь с другими приборами по каналу RS485. Возможно обновление операционной системы через программу КОНСОЛЬ.

Для использования модуля в системах автоматического управления технологическим процессом создается проект (функциональный алгоритм). Проект разрабатывается пользователем в простой графической форме с использованием библиотечных блоков программы КОНГРАФ. Загрузка проекта в модуль дискретного ввода и его наладка производится с помощью программы КОНСОЛЬ или КОНТАР АРМ по каналу RS485, например, через Master контроллер MC8(12).

Исполнения:

МЕ20.1
  • Входы: 20 дискретных ("сухой контакт")
  • Интерфейс: RS485
  • Питание: ~220В
МЕ20.1MB
  • Входы: 20 дискретных ("сухой контакт")
  • Интерфейс: RS485 (ModbusSlave)
  • Питание: ~220В
МЕ20.2
  • Входы: 20 дискретных ("сухой контакт")
  • Интерфейс: RS485
  • Питание: ~24В
МЕ20.2MB
  • Входы: 20 дискретных ("сухой контакт")
  • Интерфейс: RS485 (ModbusSlave)
  • Питание: ~24В
МЕ20М.3
  • Входы: 20 дискретных ("сухой контакт" или дискретный сигнал ~ 0; 220 В)
  • Интерфейс: RS485
  • Питание: ~(20..28)В, =(20..36)В
МЕ20М.3MB
  • Входы: 20 дискретных ("сухой контакт" или дискретный сигнал ~ 0; 220 В)
  • Интерфейс: RS485 (ModbusSlave)
  • Питание: ~(20..28)В, =(20..36)В
