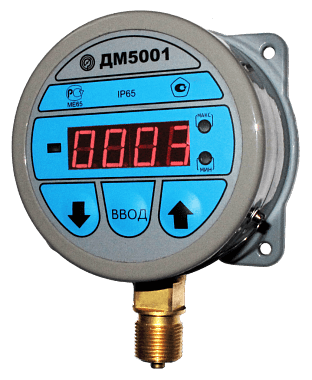

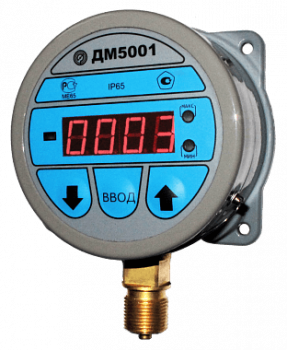

Манометры, вакуумметры, мановакуумметры цифровые ДМ5001

Манометры цифровые ДМ5001 предназначены для измерения избыточного и (или) вакуумметрического давлений неагрессивных сред (некристаллизирующиеся жидкости, газы, пары, в т.ч. кислород) и преобразования его в электрический унифицированный выходной сигнал (4-20) или (0-5) мА с отображением информации о давлении на цифровом табло.

Функциональные назначения приборов:

цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
сигнализация повышения или понижения установленных границ давления (дополнительная опция).

Приборы могут иметь стандартный цифровой интерфейс RS-232.
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.

Модификации:

ДМ5001Е- цифровой манометр с токовым выходом
ДМ5001Г- цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями.

Технические характеристики сигнализирующего устройства:

Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

III - два размыкающих контакта
IV - два замыкающих контакта
V ;- один контакт размыкающий, другой замыкающий
VI - один контакт замыкающий, другой размыкающий

Приборы изготавливаются в исполнении V и имеют конструктивную возможность изменения исполнения сигнализирующего устройства потребителем на любое из предусмотренных.
Максимальное значение силы тока управления: 3 А
Максимальное значение напряжения управления:
- 250 В – переменного тока
- 30 В – постоянного тока

Электротехнические характеристики приборов:

Выходной сигнал – постоянный ток: (4-20); (0-5) мА
Сопротивление нагрузки приборов (линия связи - трехпроводная):
- с выходным сигналом (4-20) мА - не более 600 Ом
- с выходным сигналом (0-5) мА - не более 2500 Ом
Напряжение питания: 24 В или 36 В
Потребляемая мощность приборов - не более 3,6 В А

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры цифровые
Диаметр корпуса (мм)	100
Степень защиты	IP65
Предел допускаемой основной погрешности	±1%
Климатическое исполнение	У2; Т2
Температура окружающей среды	от минус 40 до плюс 50 °С (У2); от минус 10 до плюс 60 °С (Т2)
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное; Осевое
Виброзащита	N2 (от 10 до 55 Гц с амплитудой до 0,35 мм)
Межповерочный интервал	1 год
Корпус	Алюминиевый сплав
Держатель	Латунь
Резьба присоединительного штуцера	М20*1,5-8g; R1/2; G1/2-B
Масса прибора	не более 1.2 кг

Диапазоны показаний приборов

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДМ5001	-100...0 кПа	-1...0 кгс/см²
ДМ5001	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ5001	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
