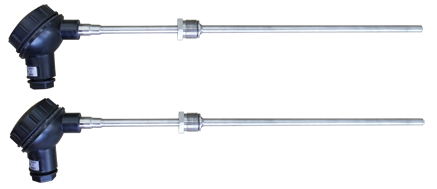

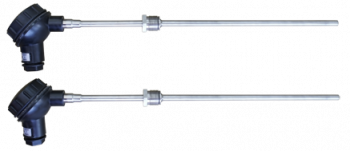

Комплект термопреобразователей сопротивления для теплосчетчиков КТСПР 9514
Комплект термопреобразователей сопротивления, подобранных в пару, предназначен для измерения разности температур в открытых и закрытых системах теплоснабжения. Комплект состоит из двух термопреобразователей сопротивления.
Технические характеристики по ТУ 50-95 ДДШ 2.822.019 ТУ:
- диапазон измеряемой разности температур 5...150 °С;
- значения сопротивлений термопреобразователей сопротивления, входящих в комплект, при 0 °С (Ro), отличаются между собой на величину не более 0,01%;
- значения W100 термопреобразователей сопротивления, входящих в комплект, отличаются между собой на величину не более 0,0001;
- длина погружаемой части термометров сопротивления - 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 мм;

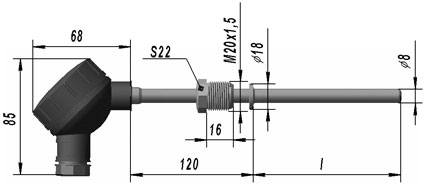

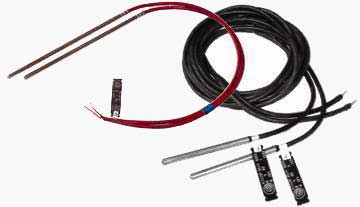

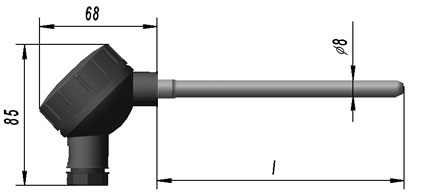

- защищенность от воды и пыли со стороны выводов по ГОСТ-14254 - IP54 (рис.1,2,3), IР00 (рис.4);
- вероятность безотказной работы за 2000 ч - 0,98.
| Технические характеристики | КТСПР-9514 |
| Диапазон измеряемых температур, °C | 0…+155 |
| Номинальная статическая характеристика (НСХ) | 50П, 100П, 500П, 1000П |
| Класс допуска | А, В |
| Показатель тепловой инерции, с | 8, 20 |
| Степень защиты от пыли и воды | IP54, IP00 |
| Материал защитной арматуры | Ст.12Х18Н10Т |
| Номинальное значение W100 | 1,3910; 1,3850 |
| Диапазон условных давлений, мПа | 0,1 ... 25 |
| Устойчивость к вибрации | группа исп. N3 |
| Вид климатического исполнения | ТВ1, ТВ2, Т2, Т3, У2 |
